كشركة مصنعة محترفة، تلتزم Zen بتزويدك بنظام ZEDJ لإخماد الحرائق عالي الجودة. تم تصميم مضخات الحريق لدينا لتدوم مدى الحياة، كما أن أقصى قدر من الموثوقية هو دائمًا أولويتنا القصوى.
1. Компоненты закреплены на стальной каркасной конструкции.
2. كل وحدة تحكم لديها خط قياس الضغط الخاص بها.
3. يجب ألا يشتمل خط الشفط على مصفاة.
4. فحص الصمام وصمام الخانق على خط التفريغ.
5. Сертификация NFPA 20 не допускает всасывания с отрицательного уровня для насосов с торцевым всасыванием и насосов с раздельным корпусом.

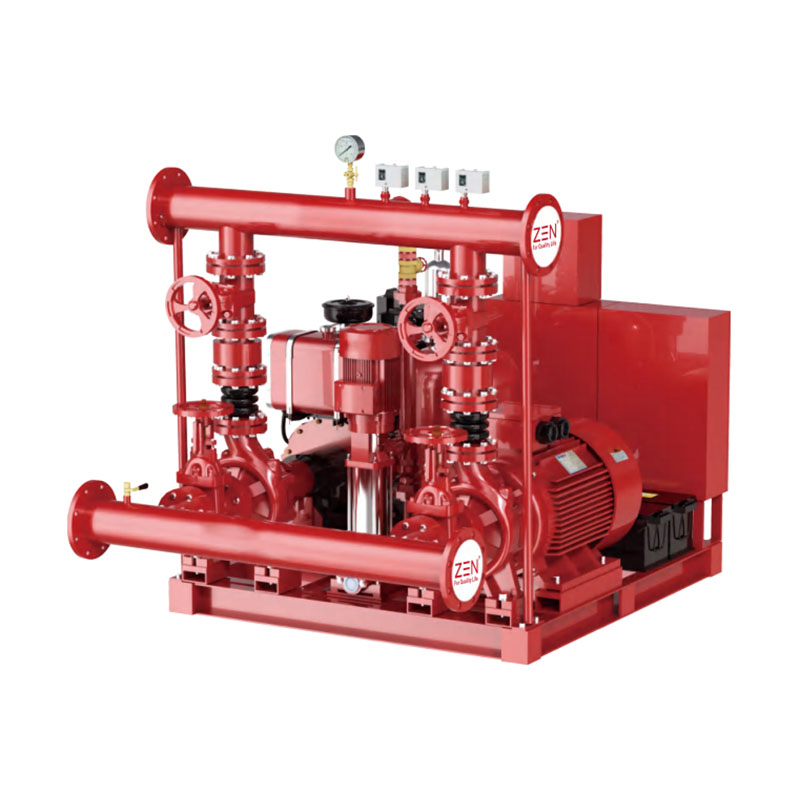

يتم تقديم نموذج عالي الجودة لنظام إطفاء الحريق ZEDJ من قبل الشركة المصنعة الصينية ZEN. نقوم بتصنيع مضخات الحريق بما يتفق بدقة مع المعايير الدولية، ونلتزم بتوفير منتجات عالية الجودة للعملاء في جميع أنحاء العالم. اتصل بنا في أي وقت.

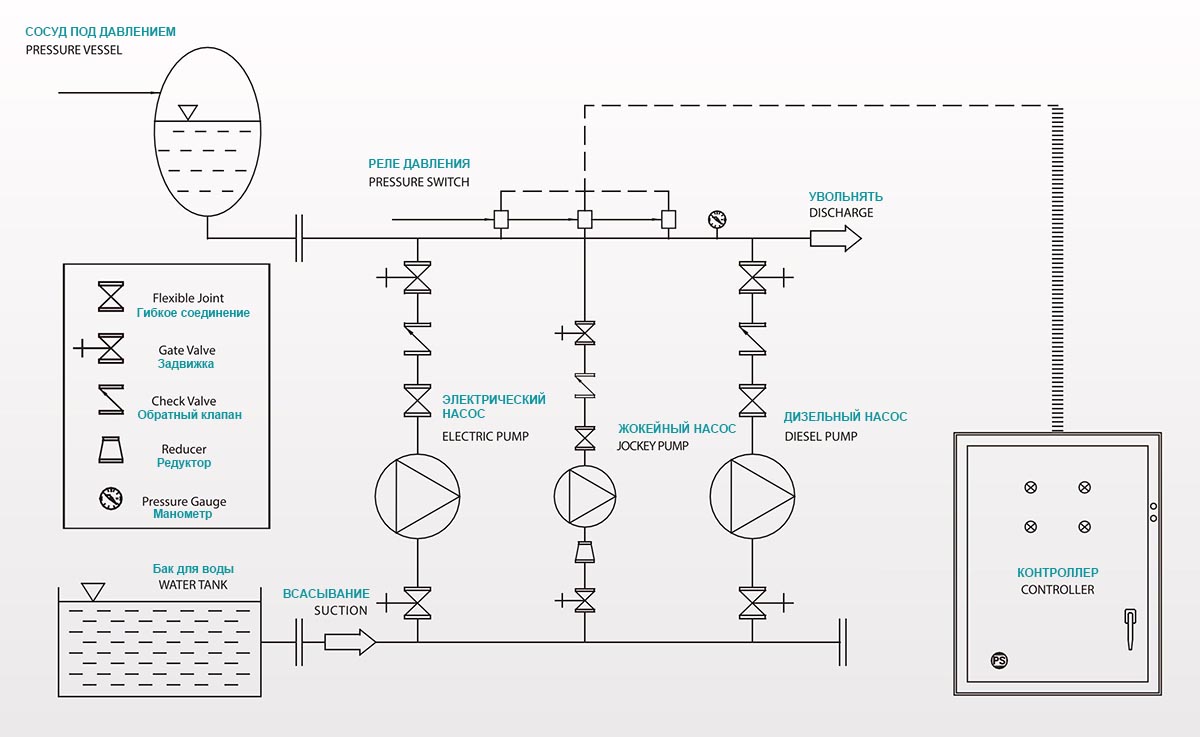

Когда давление падает ниже заданного значения, по сигналу реле давления запускается жокей и работает в течение 10 минут, пока давление в системе не достигнет заданного значения. Если давление продолжает падать, первым запускается основной насос. Если давление в системе не может обеспечить подачу и давление продолжает падать, включается резервный насос.
 |
Q | H | Электрический | Дизель | الفارس | ||
| الخيار 1 | الخيار 2 | الخيار 1 | الخيار 2 | ||||
| متصل بشكل وثيق | مترافق منفصل | نوع القابض | المكره البلاستيكية | المكره SS304 | |||
| جي بي إم | هنالك |
 |
 |
 |
 |
 |
|
| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | زست 32-250/557.5 حصان | XAD32-250/557.5HP | اس دي 32-250/558.6 حصان | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/7-7.5-10-2 | 50 | 7 | زست 32-250/75 10 حصان | XAD32-250/75 10 حصان | اس دي 32-250/75 10 حصان | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/8-10-12-3 | 50 | 8 | ZST 32-250/11015HP | XAD32-250/110 15 حصان | SD 32-250/11012HP | SVP4-10/3HP | CDL(F)1-15/1HP |
| زيدج 50/9-10-27-3 | 50 | 9 | زست 32-250/150 20 حصان | XAD32-250/150 20 حصان | SD 32-250/150 27HP | SVP4-10/3HP | CDL(F)1-17/1.5HP |
| ZEDJ 100/7-10-10-2 | 100 | 6-7 | زست 32-250/75 10 حصان | XAD32-250/75 10 حصان | اس دي 32-250/75 10 حصان | SVP4-6/2HP | CDL(F)2-11/1.5HP |
| ZEDJ 100/8-15-27-3 | 100 | 8 | زست 32-250/150 20 حصان | XAD32-250/150 20 حصان | SD 32-250/150 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| زيدج 100/9-17.5-27-3 | 100 | 9 | زست 40-250/185 25 حصان | XAD40-250/185 25 حصان | SD40-250/185 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 120/7-10-12-3 | 120 | 7 | ZST 32-250/75D 10 حصان | XAD32-250/75H 10HP | اس دي 32-250/75 ساعة 12 حصان | SVP4-10/3HP | CDL(F)2-13/2HP |
| زيدج 150/7-15-12-3 | 150 | 7 | زست 40-250/110 15 حصان | XAD40-250/110 15HP | اس دي 40-250/110 12 حصان | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/6-20-27-3 | 200 | 6 | ZST 50-250/150 20HP | XAD50-250/150 20HP | SD 50-250/150 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| زيدج 200/7-25-27-3 | 200 | 7 | زست 50-250/185 25 حصان | XAD50-250/185 25 حصان | اس دي 50-250/185 27 حصان | SVP4-10/3HP | CDL(F)4-10/3HP |
| زيدج 200/8-30-32-3 | 200 | 8 | زست 50-250/220 30 حصان | XAD50-250/220 30 حصان | اس دي 50-250/220 32 حصان | SVP4-10/3HP | CDL(F)4-12/3HP |
| ZEDJ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40 حصان | اس دي 50-250/300 38 حصان | SVP4-12/4HP | CDL(F)4-123/HP |
| ZEDJ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | اس دي 50-315/370 58 حصان | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ 250/7-25-27-4 | 250 | 7 | زست 50-250/18525 حصان | XAD50-250/185 25 حصان | اس دي 50-250/185 27 حصان | SVP6-8/4HP | CDL(F)4-12/3HP |
| ZEDJ 300/6-25-27-4 | 300 | 6 | زست 50-250/185 25 حصان | XAD50-250/185 25 حصان | اس دي 50-250/185 27 حصان | SVP6-8/4HP | CDL(F)8-6/3HP |
| ZEDJ 300/7-30-32-4 | 300 | 7 | زست 50-250/220 30 حصان | XAD50-250/220 30 حصان | اس دي 50-250/220 32 حصان | SVP6-8/4HP | CDL(F)8-8/4HP |
| زيدج 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40 حصان | اس دي 50-250/300 38 حصان | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50HP | اس دي 50-315/370 58 حصان | SVP8-10/5.5 حصان | CDL(F)8-12/5.5 حصان |
| زيدج 350/7-30-32-4 | 350 | 7 | زست 50-250/220 30 حصان | XAD50-250/220 30 حصان | اس دي 50-250/220 32 حصان | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/6-30-32-4 | 400 | 6 | زست 65-250/220 30 حصان | XAD65-250/220 30 حصان | SD 65-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/7-40-38-5.5 | 400 | 7 | زست 65-250/300 40 حصان | XAD65-250/300 40 حصان | اس دي 65-250/300 38 حصان | SVP8-10/5.5 حصان | CDL(F)8-8/4HP |
| ZEDJ 400/8-50-58-5.5 | 400 | 8 | زست 65-250/370 50 حصان | XAD65-250/370 50 حصان | SD 65-250/370 58HP | SVP8-10/5.5 حصان | CDL(F)8-10/5.5HP |
| ZEDJ 400/9-60-61-7.5 | 400 | 9 | زست 65-315/450 60 حصان | XAD65-315/450 60HP | إس دي 65-315/450 61 حصان | SVP12-6/7.5 حصان | CDL(F)8-12/5.5 حصان |
| زيدج 500/7-40-38-5.5 | 500 | 6-7 | زست 65-250/300 40 حصان | XAD65-250/300 40 حصان | اس دي 65-250/300 38 حصان | SVP12-4/5.5HP | CDL(F)12-8/7.5 حصان |
| ZEDJ 500/8-50-58-7.5 | 500 | 8 | زست 65-250/370 50 حصان | XAD65-250/370 50 حصان | SD 65-250/37058HP | SVP12-6/7.5 حصان | CDL(F)12-8/7.5 حصان |
| ZEDJ 500/9-60-61-7.5 | 500 | 9 | زست 65-315/450 60 حصان | XAD65-315/450 60HP | إس دي 65-315/450 61 حصان | SVP12-6/7.5 حصان | CDL(F)12-9/7.5HP |
| ZEDJ 500/11-75-75-7.5 | 500 | 10-11 | ZST 65-315/550 75HP | XAD65-315/550 75 حصان | إس دي 65-315/550 75 حصان | SVP12-6/7.5 حصان | CDL(F)12-12/10 حصان |
| ZEDJ 500/13-100-100-15 | 500 | 12-13 | ZST 65-315/750 100HP | XAD65-315/750 100 حصان | SD 65-315/750 100HP | - | CDL(F)12-14/15 حصان |
|
|
Q | H | Электрический | Дизель | الفارس | ||
| الخيار 1 | الخيار 2 | الخيار 1 | الخيار 2 | ||||
| متصل بشكل وثيق | مترافق منفصل | نوع القابض | المكره البلاستيكية | المكره SS304 | |||
| جي بي إم | هنالك |
|
|
|
|
|
|
| ZEDJ 500/14-125-125-15 | 500 | 14 | ZST 65-315/900 125HP | XAD65-315/900 125 حصان | إس دي 65-315/900 125 حصان | - | CDL(F)12-14/15 حصان |
| زيدج 750/7-60-61-10 | 750 | 6-7 | زست 80-250/450 60 حصان | XAD80-250/450 60HP | SD 80-250/450 61HP | - | CDL(F)16-8/10 حصان |
| ZEDJ 750/8-75-75-10 | 750 | 8 | ZST 80-250/550 75HP | الحد 80-250/550 75 حصان | SD80-250/550 75HP | - | CDL(F)16-8/10 حصان |
| ZEDJ 750/9-100-100-10 | 750 | 9 | - | الحد 80-250/750 100 حصان | اس دي 80-250/750 100 حصان | - | CDL(F)16-8/10 حصان |
| زيدج 750/11-100-100-12 | 750 | 10-11 | ZST 80-315/750 100HP | XAD 80-315/750 100HP | SD 80-315/750 100HP | - | CDL(F)16-10/15HP |
| زيدج 50/13-125-125-15 | 750 | 12-13 | زست 80-315/900 125 حصان | الحد 80-315/900 125 حصان | SD 80-315/900 125HP | - | CDL(F)16-12/15HP |
| زيدج 50/14-150-150-15 | 750 | 14 | - | XAD 80-315/1100 150HP | SD 80-315/1100 150HP | - | CDL(F)16-14/20 حصان |
| ZEDJ 1000/8-100-100-10 | 1000 | 8 | زست 100-250/750 100 حصان | الحد 100-250/750 100 حصان | اس دي 100-250/750 100 حصان | - | CDL(F))20-8/15HP |
| زيدج 1000/9-125-125-12 | 1000 | 9 | زست 100-250/900 125 حصان | XAD 100-250/900 125HP | SD 100-250/900 125HP | - | CDL(F)20-10/15 حصان |
| ZEDJ 1000/11-150-150-12 | 1000 | 10-11 | ZST 100-315/1100 150HP | XAD100-315/1100 150 حصان | إس دي 100-315/1100 150 حصان | - | CDL(F)20-10/15 حصان |
| ZEDJ 1000/12-180-170-15 | 1000 | 12 | زست 100-315/1320 180 حصان | XAD 100-315/1320 180HP | SD 100-315/1320 170HP | - | CDL(F)20-14/20 حصان |
| زيدج 1000/14-220-225-20 | 1000 | 13-14 | زست 100-315/1600 220 حصان | الحد 100-315/1600 220 حصان | SD 100-315/1600 225HP | - | CDL(F)20-14/20 حصان |
| ZEDJ 1250/8-150-150-12 | 1250 | 8 | - | الحد 125-250/1100 150 حصان | إس دي 125-250/1100 150 حصان | - | CDL(F)32-60/15 حصان |
| ZEDJ 1250/9-180-170-15 | 1250 | 9 | - | الحد 125-315/1320 180 حصان | إس دي 125-315/1320 170 حصان | - | CDL(F)32-60/15 حصان |
| زيدج 1250/11-220-225-15 | 1250 | 10-11 | - | الحد 125-315/1600 220 حصان | إس دي 125-315/1600 225 حصان | - | CDL(F)32-80/20 حصان |
| ZEDJ 1250/12-250-270-20 | 1250 | 12 | - | XAD 125-315/1850 250HP | إس دي 125-315/1850 270 حصان | - | CDL(F) 32-80/20HP |
| زيدج 1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270 حصان | إس دي 125-315/2000 270 حصان | - | CDL(F)32-100/25 حصان |
| ZEDJ 1500/8-180-170-15 | 1500 | 8 | - | الحد 125-250 ساعة/1320 180 حصان | SD 125-250H/1320 170 حصان | - | CDL(F))32-80/20HP |
| زيدج 1500/9-180-170-20 | 1500 | 9 | - | الحد 125-315/1320 180 حصان | إس دي 125-315/1320 170 حصان | - | CDL(F)32-80/20 حصان |
| ZEDJ 1500/10-220-225-20 | 1500 | 10 | - | الحد 125-315/1600 220 حصان | إس دي 125-315/1600 225 حصان | - | CDL(F)32-80/20 حصان |
| زيدج 1500/12-250-270-25 | 1500 | 11-12 | - | XAD 125-315/1850 250HP | إس دي 125-315/1850 270 حصان | - | CDL(F))32-100/25 حصان |
| زيدج 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270HP | إس دي 125-315/2000 270 حصان | - | CDL(F)32-100/25 حصان |
| ZEDJ 2000/8-220-225-25 | 2000 | 8 | - | XAD 150-250/1600 220HP | اس دي 150-250/1600 225 حصان | - | CDL(F)45-50/25HP |
| ZEDJ 2000/9-270-270-25 | 2000 | 9 | - | XAD 150-250/2000 270HP | اس دي 150-250/2000 270 حصان | - | CDL(F)45-50/25HP |
| زيدج 2000/10-340-340-30 | 2000 | 10 | - | الحد 150-315/2500 340 حصان | SD 150-315/2500 340HP | - | CDL(F)45-60/30 حصان |
| ZEDJ 2000/13-430-410-40 | 2000 | 11-13 | - | الحد 150-315/3150 430 حصان | سد 150-315/3150 410 حصان | - | CDL(F)45-70/40 حصان |
| ZEDJ 2500/8-220-225-30 | 2500 | 8 | - | XAD 150-250/1600 220HP | اس دي 150-250/1600 225 حصان | - | CDL(F)64-40/30 حصان |
| ZEDJ 2500/9-270-270-40 | 2500 | 9 | - | XAD 150-250/2000 270HP | اس دي 150-250/2000 270 حصان | - | CDL(F)64-50/40 حصان |
| زيدج 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340 حصان | SD 150-315/2500 340HP | - | CDL(F)64-50/40 حصان |
| زيدج 2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430HP | سد 150-315/3150 410 حصان | - | CDL(F)64-60-2/40 حصان |

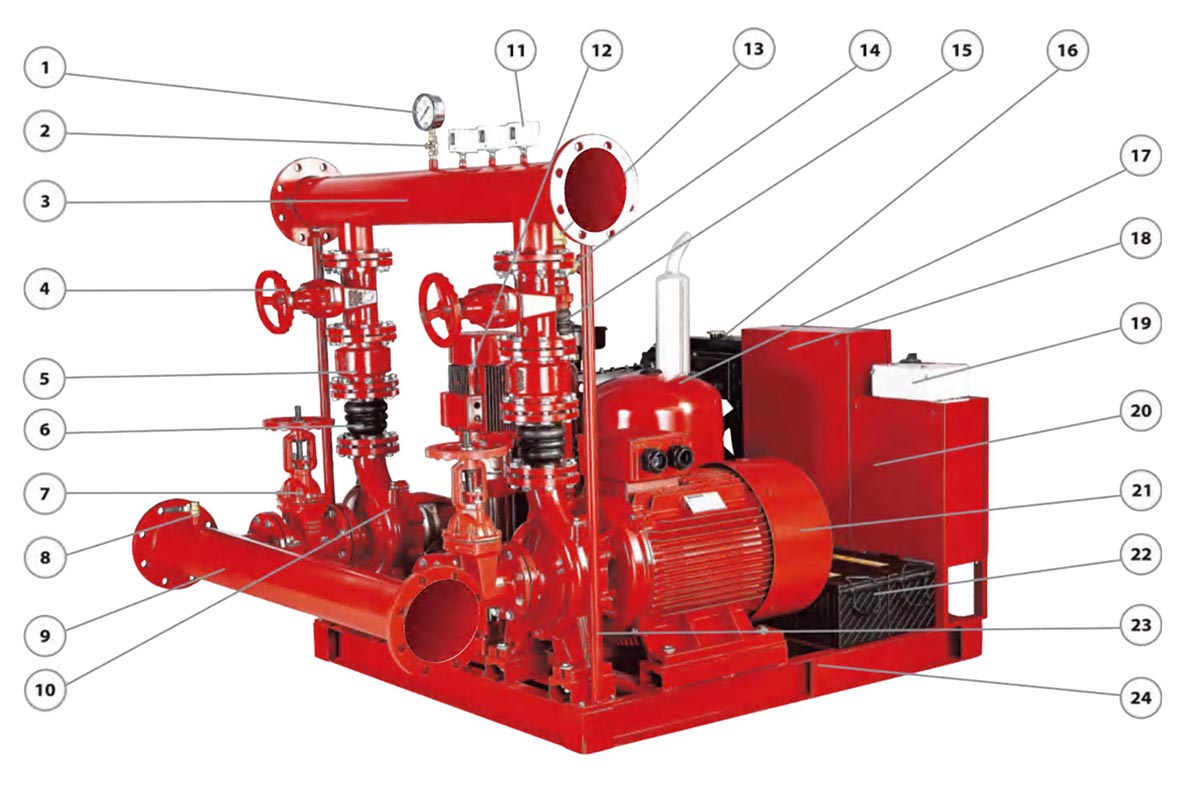

| № | Описание | مادة |
| 1 | Манометр | هناك 0-16 |
| 2 | Предохранительный клапан | النحاس |
| 3 | خط أنابيب الضغط | الصلب الكربوني |
| 4 | المحرك | حديد قابل للطرق |
| 5 | Обратный клапан | حديد قابل للطرق |
| 6 | اتصال مرن | ممحاة |
| 7 | صمام OS&Y | حديد قابل للطرق |
| 8 | Предохранительный клапан | النحاس |
| 9 | خط الشفط | الصلب الكربوني |
| 10 | مضخة ديزل | إمدادات الطاقة الاحتياطية |
| 11 | Реле давления | هناك 0-16 |
| 12 | مضخة الفارس | إمدادات الطاقة الاحتياطية |
| 13 | صمام الاختيار جوكي | النحاس |
| 14 | صمام إغلاق جوكي | النحاس |
| 15 | اتصال مرن | ممحاة |
| 16 | محرك الديزل | الاحتراق الداخلي |
| 17 | Напорный бак | Чугун / мембрана EPDM |
| 18 | تحكم كهربائي | Прямой пуск/Звезда-треугольник |
| 19 | تحكم جوكي | البداية المباشرة |
| 20 | تحكم الديزل | البداية المباشرة |
| 21 | Электрический насос | Основной источник |
| 22 | تراكم | الابتدائية / الاحتياطية |
| 23 | قضيب الدعم | Чугун |
| 24 | Основание | Чугун |
| تدفق المضخة | الحد الأدنى لأقطار الأنابيب (الاسمية) | ||
| جي بي إم | م³/ساعة | شفط | رفض |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-DN40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3 "-DN80 | 3 "-DN80 |
| 250 | 57 | 4 "-DN100 | 3 "-DN80 |
| 300 | 68 | 4 "-DN100 | 4 "-DN100 |
| 400 | 91 | 4 "-DN100 | 4 "-DN100 |
| 450 | 102 | 5 "-DN125 | 5 "-DN125 |
| 500 | 114 | 5 "-DN125 | 5 "-DN125 |
| تدفق المضخة | الحد الأدنى لأقطار الأنابيب (الاسمية) | ||
| جي بي إم | م³/ساعة | شفط | رفض |
| 750 | 170 | 6 "-DN150 | 6 "-DN150 |
| 1000 | 227 | 8 "-DN200 | 6 "-DN150 |
| 1250 | 284 | 8 "-DN200 | 8 "-DN200 |
| 1500 | 341 | 8 "-DN200 | 8 "-DN200 |
| 2000 | 455 | 10 "-DN250 | 10 "-DN250 |
| 2500 | 568 | 10 "-DN250 | 10 "-DN250 |
| 3000 | 682 | 12 بوصة -DN300 | 12 بوصة -DN300 |
| 3500 | 795 | 12 بوصة -DN300 | 12 بوصة -DN300 |
| 4000 | 909 | 14 بوصة -DN350 | 12 بوصة -DN300 |
| 4500 | 1023 | 16"-DN400 | 14 بوصة -DN350 |
| 5000 | 1136 | 16"-DN400 | 14 بوصة -DN350 |
