مجال العملالحد الأقصى للاستهلاك: 31M³ / ساعة
الحد الأقصى للضغط: 120 متر

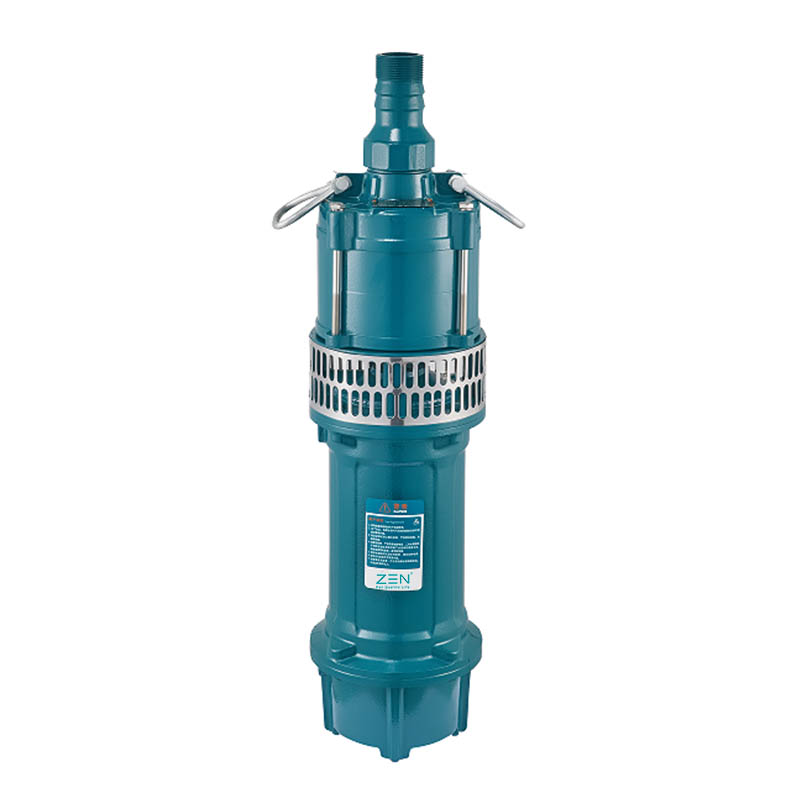

مضخة QD الغاطسة المصنوعة من الحديد الزهر الكثيف ، والتي توفر قوة استثنائية ، ومقاومة التآكل والمتانة ، مناسبة لاستنزاف المياه النظيفة أو الملوثة قليلاً.
يتميزون بقوتهم وموثوقيتهم في ظروف التشغيل التلقائية في المنشآت الثابتة. كأجهزة تصريف كهربائية محمولة للري والري ، فإن QDs لمضخة الغاطسة مع انخفاض استهلاك المياه مناسبة على نطاق واسع لصناديق الشحن المائية ، والأراضي الزراعية ، والمؤسسات الصناعية والتعدين ، ومواقع البناء ، والسفن والأسر وتتميز بحجم أقل ، وخفيفة الوزن وسهولة التشغيل ، وما إلى ذلك ، إلخ.
الحد الأقصى لدرجة حرارة السائل + 40 درجة مئوية
الرقم الهيدروجيني 6.5 - 8.5 القيمة
الحد الأقصى لمحتوى الرمال هو 0.1 ٪. يمر جسم صلب معلق 0.2 مم
معدل الطاقة 50 هرتز. الجهد الاسمي أحادي الطور هو 220 مدرسة أعلى ، وجهد ثلاثي المراحل -380 مدرسة أعلى ، ويتراوح من 10 ٪ إلى 10 ٪.
عمق الغوص من 0.5 إلى 5 م
تحتوي مضخات الضغط العالي Q (D) على بنية متعددة المراحل وتستخدم على نطاق واسع في مناطق مثل الري الزراعي ، والري ، والري في الحديقة ، وإمدادات المياه من الآبار ، وإمدادات المياه من الخزانات ، وتربية الأحياء المائية ، وما إلى ذلك.
مضخة الضخ المركزية متعددة المراحل
التصميم مضغوط ، ويشغل مساحة صغيرة ، واستخدام الهاتف المحمول مناسب
محمل كرة التلامس الزاوية ، زيادة في خدمة الخدمة
الفولتية الأخرى أو الترددات 60 هرتز
| السلطة (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | مكثف (ICF) (فقط لإصدار مرحلة واحدة) |
25 UF 450V AC |
25 UF 450V AC |
35 UF 450V AC |
50 UF 450V AC |
60 UF 450V AC |
一 | 一 | 一 |
| 2 | حمل أقل | 6203-2RZ | 7203B-2RS | 7203B-2RS | 7204B-2RS | 7204B-2RS | 7204B-2RS | 7307AC | 7307AC |
| 3 | بدن | HT200 | |||||||
| 4 | محرك | محرك جاف | |||||||
| 5 | تحمل العلوي | 6203-2RZ | 6203-2RZ | 6203-2RZ | 6204-2RZ | 6204-2RZ | 6204-2RZ | 6307-2RZ | 6307-2RZ |
| 6 | الختم الميكانيكي | 208-16/38 ب: أ/ث: أ (PTC) |
208-16/38 ب: أ/ث: أ (PTC) |
208-16/38 ب: أ/ث: أ (PTC) |
208-20/40 ب: أ/ث: أ (PTC) |
208-20/40 ب: أ/ث: أ (PTC) |
208-20/40 ب: أ/ث: أ (PTC) |
208-30/51 W: S/W: s (و) |
208-30/51 W: S/W: s (و) |
| ب - السيراميك أ - الجرافيت سي - كربيد السيليكون | |||||||||
| 7 | عجلة العمل | ZL102/HT200 | |||||||
| 8 | ضخ الجسم | HT200 | |||||||
| 9 | رمح المحرك | Steel 45#+AISI304 (مع النوع P)/الصلب 45# | |||||||
| 10 | مخرج | HT200 | |||||||
| 11 | شاشة المثبت |
AISI430 ، AISI304 (مع النوع P) | Q235A | ||||||
| نموذج |
قاتمة (مم) | ن. (كجم) |
|||
| مرحلة واحدة |
ثلاثة مرحلة |
Φ | B | DN | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1p | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30 / 3-1.5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75P | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5p | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8p | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5L1 | 230 | 825 | 51 | 95 |
| نموذج |
قوة |
الاسمي حاضِر (أ) |
الأعلى. تدفق (M³/H) |
الأعلى (م) |
يتراوح رؤساء (م) |
خط الكابل (م) |
dim.mm (L × W × H) |
ج. (كجم) |
20 'تحميل Cole-in (St.) |
||
| مرحلة واحدة |
ثلاثة مرحلة | KW | HP | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3*0.75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0 ~ 62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0 ~ 29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5J | 23 | 28 | 0 ~ 29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10 ~ 40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55 ~ 104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4*0.75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75P | 5 | 33 | 0 ~ 33 | 4*0.75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4*0.75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0 ~ 62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0 ~ 30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5J | 23 | 28 | 0 ~ 28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8p | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55 ~ 104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3*1.5+1*1 ☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66 ~ 108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
لا ينصح بمضخات الطرد المركزي لاستخدامها أسفل نطاق الرفع.
